Popis produktů

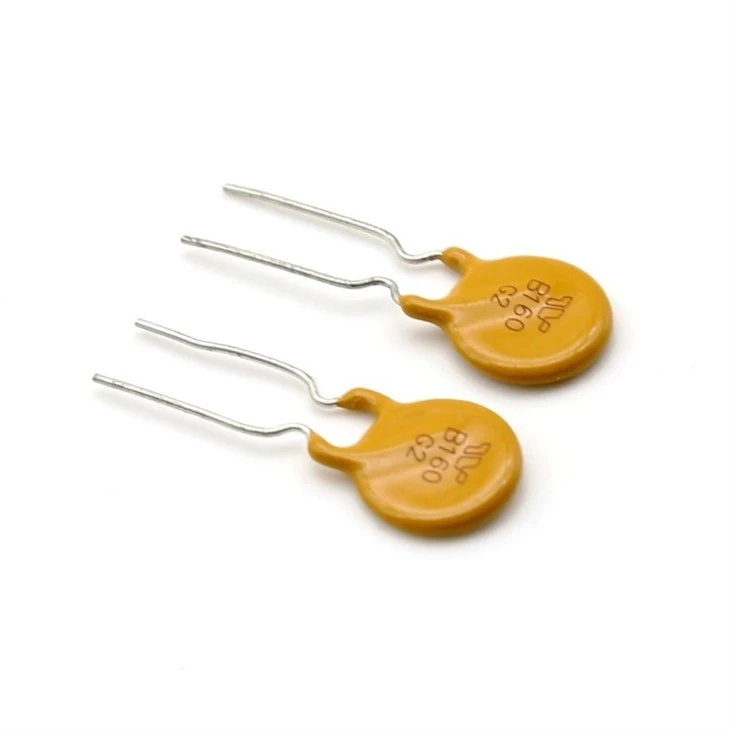

Resetovatelná pojistka 16V PPTC Polyswitch, běžně označovaná jako polyswitch, je elektronická součástka určená k ochraně elektrických obvodů před nadproudem. Funguje s využitím materiálu na bázi polymeru s kladným teplotním koeficientem odporu. To znamená, že s rostoucím proudem procházejícím zařízením se zvyšuje i teplota polymeru, což způsobuje zvýšení jeho odporu.
Funkce
Radiální vývodová zařízení
Vytvrzený izolační materiál z epoxidového polymeru zpomalující hoření splňuje požadavky UL 94V-0
Hromadné balení nebo páska a cívka k dispozici u většiny modelů
Porucha funkce PPTC pojistky
1. Normální provozní stav:Když je obvod v normálním provozním stavu a proud je v bezpečném rozsahu, pojistka PPTC vykazuje nízký odpor. To umožňuje, aby jím procházel proud bez výrazného poklesu napětí nebo vývinu tepla.
2. Nadproudový stav:Pokud dojde k nadproudové události, jako je zkrat nebo proudový ráz v důsledku poruchy, výrazně se zvýší proud procházející pojistkou PPTC. S rostoucím proudem stoupá také teplota polymeru v PPTC.
3. Přechodová fáze:Se zvyšující se teplotou polymeru začíná stoupat jeho odpor. Tento nárůst odporu působí jako samoregulační mechanismus. Pojistka PPTC přechází do přechodného stavu, kdy její odpor rychle roste. Toto náhlé zvýšení odporu způsobuje významný pokles napětí na PPTC, což pomáhá omezit proud protékající obvodem.
4. Omezení proudu:Rostoucí odpor a pokles napětí na pojistce PPTC účinně omezují proud na bezpečnou úroveň. To pomáhá chránit obvod a připojené součásti před škodlivými účinky nadproudu. Pojistka PPTC účinně funguje jako samočinný jistič.
5. Resetování:Po odstranění nadproudového stavu nebo odstranění závady se pojistka PPTC začne ochlazovat. S klesající teplotou se odpor polymeru postupně vrací do nízkého výchozího stavu. To umožňuje obnovení normálního provozu obvodu.
Údaje o produktu
| Název položky: | 16V PPTC Polyswitch Resetovatelná pojistka | Aktuální hodnocení: | 0.05A-14A |
| Jmenovité napětí: | 16V DC | Kapacita přerušení: | Nízký |
| Typ: | Radiální | Používání: | Elektrická PTC, PPTC Resetovatelná pojistka |
| Typ resetování: | Automaticky Reset | Aplikace: | Komunikační systém |
| Balík: | Standardní balíček | Bezpečnostní normy: | RoHS, Reach, HF shoda |
Rozměry produktů
Charakteristikamezi okolní teplotou a pracovním proudem
| P/N | Provozní okolní teplota | ||||||||
| -40 stupeň | -20 stupeň | 0 stupeň | 25 stupňů | 40 stupňů | 50 stupňů | 60 stupňů | 70 stupňů | 85 stupňů | |
| TRA005 řekl: | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| TRA010 řekl: | 0.17 | 0.15 | 0.13 | 0.10 | 0.07 | 0.06 | 0.05 | 0.04 | 0.03 |
| TRA017 | 0.27 | 0.24 | 0.21 | 0.17 | 0.14 | 0.12 | 0.09 | 0.07 | 0.05 |
| TRA020 | 0.32 | 0.28 | 0.25 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.07 |
| TRA025 | 0.40 | 0.34 | 0.29 | 0.25 | 0.20 | 0.17 | 0.15 | 0.13 | 0.09 |
| TRA030 | 0.47 | 0.41 | 0.36 | 0.30 | 0.24 | 0.21 | 0.18 | 0.14 | 0.10 |
| TRA040 | 0.62 | 0.53 | 0.46 | 0.40 | 0.31 | 0.28 | 0.23 | 0.20 | 0.16 |
| TRA050 | 0.77 | 0.67 | 0.58 | 0.50 | 0.40 | 0.34 | 0.30 | 0.25 | 0.19 |
| TRA065 | 1.00 | 0.87 | 0.75 | 0.65 | 0.51 | 0.45 | 0.40 | 0.34 | 0.22 |
| TRA075 řekl: | 1.04 | 0.94 | 0.83 | 0.75 | 0.61 | 0.54 | 0.46 | 0.41 | 0.29 |
| TRA090 | 1.39 | 1.22 | 1.07 | 0.90 | 0.72 | 0.63 | 0.53 | 0.45 | 0.33 |
| TRA110 | 1.61 | 1.43 | 1.24 | 1.10 | 0.89 | 0.83 | 0.74 | 0.66 | 0.56 |
| TRA120 | 1.76 | 1.56 | 1.35 | 1.20 | 0.97 | 0.91 | 0.81 | 0.72 | 0.61 |
| TRA135 | 1.98 | 1.75 | 1.54 | 1.35 | 1.08 | 1.01 | 0.89 | 0.78 | 0.67 |
| TRA160 | 2.30 | 2.06 | 1.82 | 1.60 | 1.33 | 1.20 | 1.05 | 0.96 | 0.78 |
| TRA185 | 2.68 | 2.41 | 2.13 | 1.85 | 1.53 | 1.40 | 1.23 | 1.13 | 0.93 |
| TRA200 | 3.14 | 2.70 | 2.28 | 2.00 | 1.80 | 1.72 | 1.34 | 1.23 | 1.03 |
| TRA250 | 3.63 | 3.25 | 2.88 | 2.50 | 2.08 | 1.93 | 1.70 | 1.53 | 1.30 |
| TRA300 | 4.34 | 3.87 | 3.42 | 3.00 | 2.49 | 2.28 | 2.02 | 1.82 | 1.52 |
| TRA400 | 5.78 | 5.15 | 4.58 | 4.00 | 3.28 | 3.04 | 2.68 | 2.42 | 2.07 |
| TRA500 | 7.23 | 6.44 | 5.73 | 5.00 | 4.10 | 3.80 | 3.35 | 3.03 | 2.59 |
| TRA600 | 10.12 | 9.01 | 8.02 | 7.00 | 5.74 | 5.32 | 5.25 | 4.24 | 3.62 |
| TRA700 | 10.12 | 9.01 | 8.02 | 7.00 | 5.74 | 5.32 | 5.25 | 4.24 | 3.62 |
| TRA800 | 11.56 | 10.30 | 9.16 | 8.00 | 6.56 | 6.08 | 5.36 | 4.84 | 4.14 |
| TRA900 | 13.00 | 11.58 | 10.30 | 9.00 | 7.38 | 6.84 | 5.36 | 4.84 | 4.14 |
| TRA1000 | 14.45 | 12.88 | 11.45 | 10.00 | 8.20 | 7.60 | 6.70 | 6.05 | 5.18 |
| TRA1100 | 15.89 | 14.16 | 12.60 | 11.0 | 9.02 | 8.36 | 7.37 | 6.66 | 5.69 |
| TRA1200 | 17.34 | 15.45 | 13.74 | 12.00 | 9.84 | 9.12 | 8.04 | 7.26 | 6.21 |
| TRA1300 | 18.79 | 16.74 | 14.89 | 13.00 | 12.66 | 9.88 | 8.71 | 7.87 | 6.73 |
| TRA1400 | 20.23 | 18.03 | 16.03 | 14.00 | 15.31 | 10.64 | 9.38 | 8.47 | 7.25 |
aplikace
1. Spotřební elektronika; 2. Napájecí adaptéry a nabíječky; 3. Desky s plošnými spoji (PCB); 4. Automobilová elektronika; 5. Telekomunikační zařízení; 6. Průmyslové řídicí systémy; 7. Zdravotnické prostředky; 8. Power Banky; 9. LED osvětlení; 10. Spotřebitelské spotřebiče; 11. Průmyslová zařízení.
