Přehled

Existují 3 modyels pro kovovou skříň modifikovaný reset typ obvodu braker. Jsou to E521, E522 a E523, jeden z členů 10-32 jističe svorníků, který se široce používá ve vozidlech, námořních lodích, nabíječkách baterií, trollingových motorech atd.

702

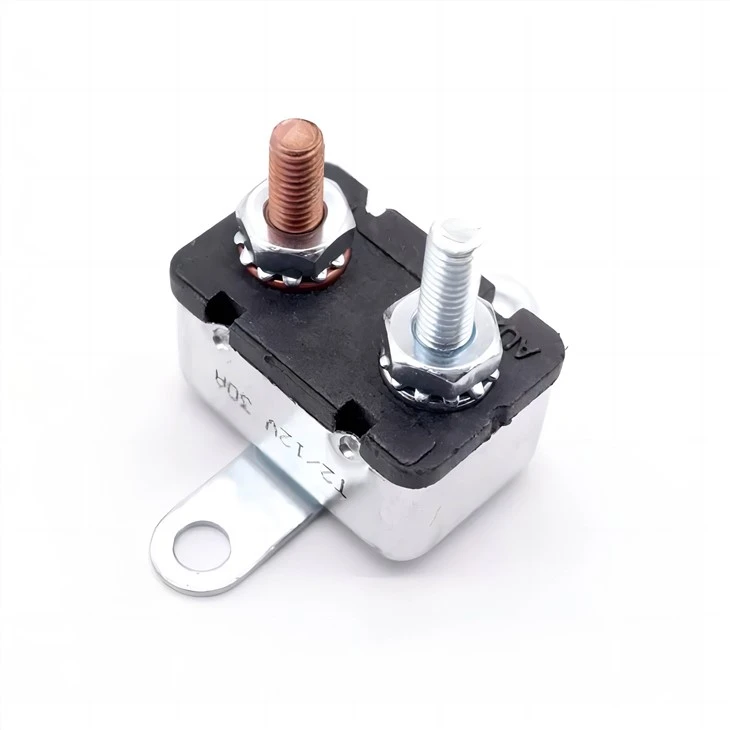

Přehled produktů

E521, E522 a E523 patří k jističi typu Ⅱ s modifikovaným resetovacím kolíkem. Skříň je vyrobena z kovu a má stříbrnou barvu, která se od řady E511 liší svým vzhledem.

E521 je typ montáže svorníkem. E522 je horizontální montážní držák a E523 je paralelní montážní držák.

751

Charakteristický

Jistič chrání obvod před zkratem s vysokým proudem.
Prostřednictvím tepelné spouště chrání obvod před přetížením. Pokud vnitřním svodičem tepla protéká nadměrný odběr nebo proud, jistič se vypne.
Montáž je velmi snadná.
Čas odjezdu lze přizpůsobit a upravit podle požadavků zákazníků.
Díky této konstrukci jsou tepelné jističe extrémně nákladově efektivní a přitom zůstávají odolné a spolehlivé.

Specifikace

Jméno výrobku:	Jednopólový upravený resetovací jistič	Model číslo.:	E521, E522, E523
Jmenovité napětí:	DC 14/28V	Jmenovitý proud:	3A-60A
Typ resetování:	Modified Reset, typy Ⅱ	Počet pólů:	Jeden pól
Skříň:	Kov	Montáž:	Držák na čep (E521), držák na držák (E522, E523)
Typ funkce:	Termální výlet bez, cyklistika	Ukončení:	10-32 Vlákno
Rozsah provozních teplot:	-40 stupeň ~85 stupňů	Kapacita přerušení:	28V DC X 1000A
Obnovitelná přetížitelnost:	10násobek jmenovitého proudu	Identifikace terminálu:	Řádek=Aux; Načíst =Bat
Nárůst teploty svorkovnice	méně než 65 stupňů při 100 procentech jmenovitého proudu přiváděného nepřetržitě při 28 stupních

Křivky snížení teploty

temperature derating curse

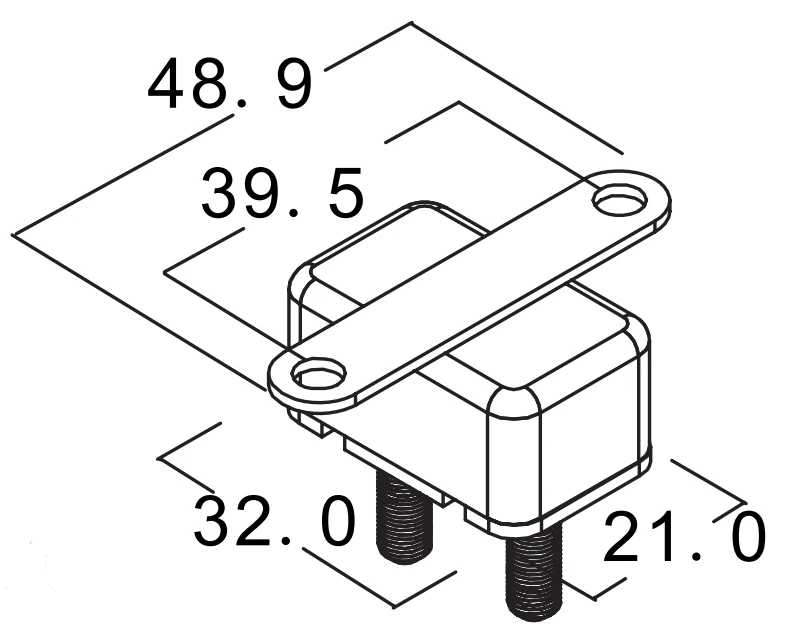

Dimenze

circuit breaker

E521 Upravený reset jistič

circuit breaker 1

circuit breaker 11

E522 Upravený držákový jistič

circuit breaker

circuit breaker 2

E523 Paralelní držákový jistič

circuitbreaker

Oznámení

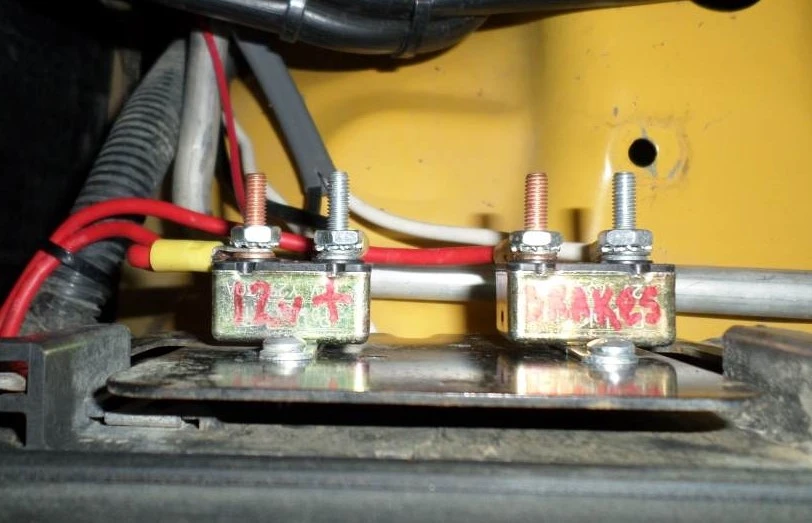

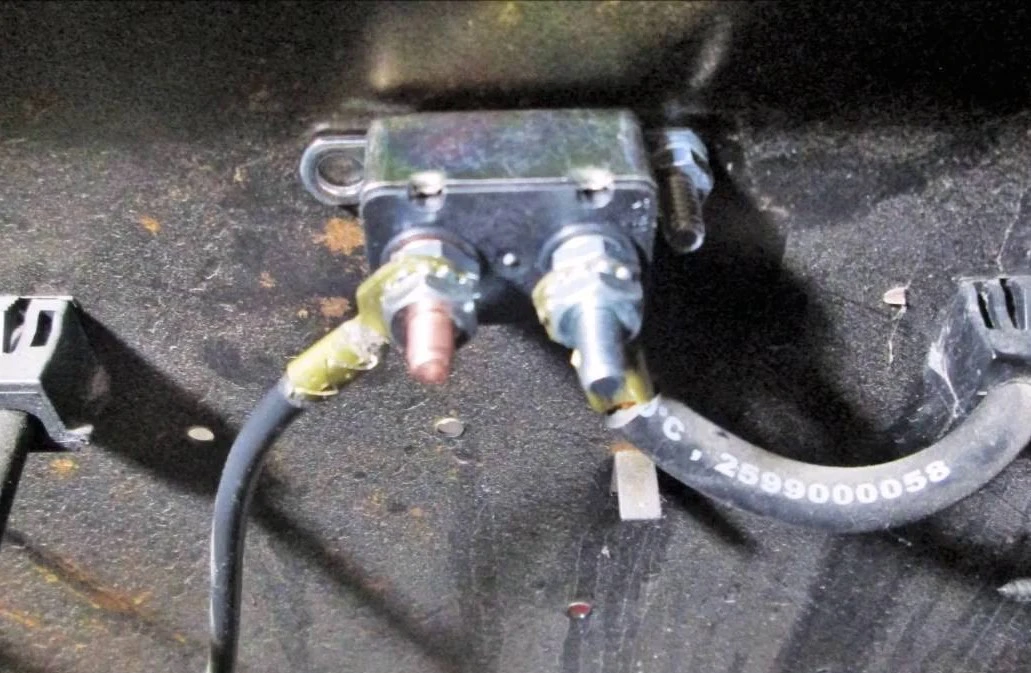

circuit breaker installation

Upozornění k instalaci:

Stříbrný sloupec (AUX) označuje vstup a měděný sloupec (BAT) označuje výstup. Chrání jen jedním způsobem. Na šroubu je štítek baterie a napájení. Zlaté knoflíky jsou baterie.

Všimněte si, že dva závitové čepy jističe se nedotýkají kovu. Svorníky nesou napětí baterie a musí být izolovány od jakéhokoli vedení včetně kovových blatníků.

circuit breaker installation 1

Jističe E521, E522 a E523 jsou typu Ⅱ, což jsou upravené resetovací jističe.

Upravený reset znamená, že zůstane v otevřené poloze, dokud je obvod pod napětím. Po vypnutí zapalování se jistič resetuje.
